Εφαρμογές

Χρησιμοποιούνται σε εφαρμογές που παρουσιάζουν υψηλές θερμοκρασίες και υπόκεινται σε μέγιστες μηχανικές καταπονήσεις, όπως ναυπηγεία, κινητήρες, ατμολέβητες και θερμοσίφωνες.

PTFE-GLS

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγοίΠολύκλωνοι από επινικελωμένα σύρματα σύμφωνα με DIN VDE 0295 cl.5

Μόνωση αγωγώνΑπό PTFE

ΠερίβλημαΑπό υαλομέταξα

ΘωράκισηΠλέγμα από γαλβανισμένα ατσάλινα σύρματα

Τάση λειτουργίαςUo/U 300/500 V

Περιοχή θερμοκρασίαςαπό -190ºC έως +260ºC

Ελάχιστη ακτίνα κάμψης5 x Ø καλωδίου

| καλώδια πολύκλωνα καλώδια με περίβλημα από | υαλομέταξα και θωράκιση από ατσάλι

Αγωγοί x διατομή

σε mm²

Προσεγγιστικά

Εξωτερική διάμετρος Ø mm

Βάρος χαλκού

kg/km

Βάρος καλωδίου

kg/km

2×1.5

5.8

28.7

93

3×1.5

6.2

43.4

104

4×1.5

6.7

57.7

128

5×1.5

7.4

72

147

7×1.5

8

100.7

181

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

Εφαρμογές

Τα καλώδια με μόνωση FEP ή PTFE χρησιμοποιούνται εκεί όπου υφίστανται υψηλές θερμοκρασίες και ταυτόχρονα χρειάζονται ιδιαίτερες διηλεκτρικές ιδιότητες και απαιτούνται υψηλές αντοχές σε μηχανικές καταπονήσεις.

FEP & PTFE

*Διατίθενται σε διάφορα χρώματα

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγόςΠολύκλωνος από επικασσιτερωμένα χάλκινα σύρματα ή επινικελωμένα χάλκινα σύρματα

Μόνωση αγωγούΑπό πολυχλωριοαιθυλένιο FEP-6Y ή πολυτετραχλωριοαιθυλένιο PTFE-5Y

Τάση λειτουργίαςUo/U 300/500 V

Περιοχή θερμοκρασίας:

FEP από -100ºC έως +205ºC

PTFE με CuSn από -100ºC έως +180ºCμε CuNi από -100ºC έως +250ºC

Διατομές αγωγού σε mm²

Προσεγγιστικά

Εξωτερική διάμετρος Ø mm

Βάρος χαλκού

kg/km

Βάρος καλωδίου

kg/km

AWG

1×0.14

1.00

2.60

2.60

26

1×0.25

1.16

3.60

3.80

24

1×0.50

1.42

6.00

6.20

20

1×0.75

1.62

9.00

9.20

18

1×1.00

1.90

11.60

11.80

17

1×1.50

2.20

16.80

17.00

16

1×2.50

2.80

27.20

27.40

14

1×4.00

3.70

41.80

42.00

12

1×6.00

4.90

58.30

58.50

10

1×10.0

5.10

96.00

115.0

8

1×16.0

6.70

154.0

175.0

6

FEP

PTFE

Διατομή σε mm²

Προσεγγιστικά

Εξωτερική διάμετρος Ø mm

Βάρος χαλκού

kg/km

Βάρος καλωδίου

kg/km

1×0.50

1.50

5.60

6.90

1×0.75

1.80

9.10

9.30

1×1.00

1.90

11.90

12.00

1×1.50

2.30

15.30

16.90

1×2.50

2.70

25.20

29.20

| καλώδια υψηλών θερμοκρασιών από Teflon

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

Εφαρμογές

Χρησιμοποιούνται σε εγκαταστάσεις μέτρησης θερμοκρασίας για τη μεταφορά πληροφοριών από τα θερμοστοιχεία στη μονάδα μετρήσεων. Η κατασκευή των αγωγών από διαφορετικά μέταλλα εξασφαλίζει θετικούς και αρνητικούς αγωγούς για να ταιριάζει η συνισταμένη αυτών με τα θερμοστοιχεία.

ΚΑΛΩΔΙΑ ΘΕΡΜΟΣΤΟΙΧΕΙΩΝ

Αγωγοί x

διατομή

σε mm²

Προσεγγιστικά

Τύπος

αγωγών

Μόνωση

αγωγών

Εξωτερικός

μανδύας

Θωράκιση

Εξωτερική διάμετρος Ø mm

Μορφή

καλωδίου

Περιοχή

Θερμοκρασίας

2×0.8

T Cu –

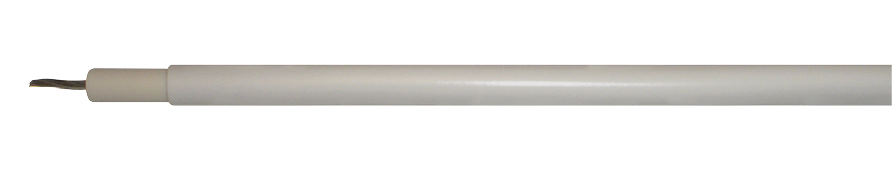

Εφαρμογές

Χρησιμοποιούνται για τον εξοπλισμό φωτισμού και ιδιαίτερα για φωτεινές επιγραφές με λάμπες NEON. Ο εξωτερικός μανδύας από PVC προστατεύει τη μόνωση του αγωγού από κακώσεις και καλύπτει τις απαιτήσεις αντοχής σε λάδια UL TW OIL.

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγόςΠολύκλωνος από επικασσιτερωμένα χάλκινασύρματα διατομής AWG 18

ΜόνωσηαγωγούΑπό σιλικόνη / λάστιχο σύμφωνα με UL STANDARD 1581

Εξωτερικός μανδύαςPVC HT 105ºC

Εξωτερική διατομήØ 7.7 mm

Περιοχή θερμοκρασίας Για τη μόνωση του αγωγού από -60ºC έως +200ºC Για τον εξωτερικό μανδύα από -25ºC έως +105ºC

Τάση λειτουργίας15 kV

| καλώδια υψηλής τάσης 15 kV

GTO

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

Εφαρμογές

Χρησιμοποιούνται σε οικιακές θερμαινόμενες ηλεκτρικές συσκευές, λογισμικά συστήματα ναυτικό και φωτιστικό εξοπλισμό όπου έχουμε υψηλές θερμοκρασίες και απότομες μεταβολές. Είναι ελεύθερα αλογόνου και ανθεκτικά σε λάδι, πετρέλαιο και σε φυτικά και ζωικά λίπη.

F6Y06Y

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγοίΠολύκλωνοι από επικασσιτερωμένα χάλκινα σύρματασύμφωνα με DIN VDE 0295 cl.5

Περίβλημα αγωγούΑπό FEP

Εξωτερικός μανδύαςΑπό FEP

ΠροδιαγραφέςΣύμφωνα με DIN VDE 0207 part 6

Περιοχή θερμοκρασίας:Από -100ºC έως +205ºC

Τάση λειτουργίας900 V

| πολύκλωνα καλώδια από FEP

Διατομή

AWG

Προσεγγιστικά

Εξωτερική διάμετρος Ø mm

Βάρος χαλκού

kg/km

Βάρος καλωδίου

kg/km

Μέγιστη αντίσταη

Ω/Km στούς 20ºC

2xAWG 22

3.1

6.5

17.0

53.6

3xAWG 22

3.2

9.8

21

6xAWG 22

4.4

19.6

35.6

7xAWG 22

4.4

22.8

41.5

2xAWG 20

3.4

9.6

22.5

33.7

3xAWG 20

3.6

14.4

30.3

6xAWG 20

5.1

28.8

52

7xAWG 20

5.1

33.6

59

2xAWG 18

4.1

14.4

31

21.1

3xAWG 18

4.3

21.6

41

6xAWG 18

6.7

42.87

73

7xAWG 18

6.7

50

83

Διατομή σε mm²

Προσεγγιστικά

Εξωτερική διάμετρος Ø mm

Βάρος χαλκού

kg/km

Βάρος καλωδίου

kg/km

1×0.50

1.50

5.60

6.90

1×0.75

1.80

9.10

9.30

1×1.00

1.90

11.90

12.00

1×1.50

2.30

15.30

16.90

1×2.50

2.70

25.20

29.20

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

Εφαρμογές

Χρησιμοποιούνται σε εγκαταστάσεις με υψηλές θερμοκρασίες και εκεί που έχουμε απότομες μεταβολές της θερμο-κρασίας. Είναι ελεύθερα αλογόνων και ανθεκτικά σε λάδι, πετρέλαιο και σε φυτικά και ζωικά λίπη.

SiHF/ GLP

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγοίΠολύκλωνοι από επικασσιτερωμένα χάλκινα σύρματασύμφωνα με DIN VDE 0295 cl.5

Κωδικοποίηση αγωγώνΈως 5 αγωγοί χρωματιστοί από 7 και πάνω μαύροι αγωγοίμε άσπρη αρίθμηση σύμφωνα με DIN VDE 0293

Εξωτερικός μανδύαςΑπό σιλικόνη χρώματος κεραμιδί Περιτύλιγμα του μανδύα από fiber-glass

ΘωράκισηΑπό γαλβανισμένο ατσάλι

ΠροδιαγραφέςΚατά DIN VDE 0250

Περιοχή θερμοκρασίαςΑπό -60ºC έως +180ºC

Τάση λειτουργίαςUo/U 300/500 V

| καλώδια καλώδια σιλικόνης με περίβλημα από | υαλομέταξα και ατσάλινη εξωτερική θωράκιση

Προσεγγιστικά

Προσεγγιστικά

Αγωγοί x διατομή

σε mm²

Εξωτερική

διάμετρος

Ø mm

Βάρος

χαλκούkg/km

Βάρος

καλωδίου

kg/km

Αγωγοί x διατομή

σε mm²

Εξωτερική

διάμετρος

Ø mm

Βάρος

χαλκούkg/km

Βάρος

καλωδίου

kg/km

2×0.75

6.90

14.40

65.00

2×2.50

9.60

48.0

138.00

3×0.75

7.20

21.60

75.00

3×2.50

10.10

72.00

172.00

4×0.75

8.20

29.00

97.00

4×2.50

11.00

96.00

213.00

5×0.75

9.00

36.00

116.00

5×2.50

12.00

120.00

260.00

7×0.75

9.70

50.00

147.00

7×2.50

13.50

168.00

334.00

2×1.00

7.10

19.00

76.00

2×4.00

11.80

77.00

240.00

3×1.00

7.90

29.00

90.00

3×4.00

13.50

115.00

247.00

4×1.00

8.50

38.00

113.00

5×4.00

15.00

192.00

402.00

5×1.00

9.20

48.00

135.00

7×4.00

16.60

269.00

520.00

7×1.00

10.50

67.00

172.00

2×6.00

13.50

115.00

297.00

2×1.50

8.30

29.00

98.00

3×6.00

14.60

173.00

385.00

3×1.50

8.40

43.00

116.00

4x.600

16.30

230.00

548.00

4×1.50

9.20

8.00

143.00

5×6.00

17.50

288.00

570.00

7×1.50

10.90

101.00

214.00

4×10.00

20.20

384.00

839.00

12×1.50

14.40

173.00

297.00

4×16.00

24.20

614.00

1139.00

24×1.50

20.40

346.00

570.00

4×25.00

28.50

960.00

1614.00

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

Εφαρμογές

Χρησιμοποιούνται σε βιομηχανίες μετάλλων, φωτιστικό εξοπλισμό και ηλεκτρικές συσκευές με προδιαγραφή HAR, εκεί όπου έχουμε υψηλές θερμοκρασίες και απότομες μεταβολές. Είναι ελεύθερα αλογόνου και ανθεκτικά σε λάδι, πετρέλαιο και σε φυτικά και ζωικά λίπη.

H05SS-F

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγοίΠολύκλωνοι από επικασσιτερωμένα χάλκινα σύρματασύμφωνα με DIN VDE 0295 cl.5

Κωδικοποίηση αγωγώνΧρωματιστοί αγωγοί κατά DIN VDE 0293

Μόνωση αγωγώνΑπό σιλικόνηΕξωτερικός μανδύαςΑπό σιλικόνη,

Εφαρμογές

Χρησιμοποιούνται σε εγκαταστάσεις με υψηλές θερμοκρασίες και εκεί που έχουμε απότομες μεταβολές της θερμοκρα-σίας. Είναι ελεύθερα αλογόνων και ανθεκτικά σε λάδι, πετρέλαιο και σε φυτικά και ζωικά λίπη.

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγοίΠολύκλωνοι από επικασσιτερωμένα χάλκινα σύρματα,σύμφωνα με DIN VDE 0295 cl.5

Κωδικοποίηση αγωγώνΈως 5 αγωγοί χρωματιστοί από 7 και πάνω μαύροι αγωγοί με άσπρη αρίθμηση σύμφωνα με DIN VDE 0293

Εξωτερικός μανδύαςΑπό σιλικόνη χρώματος κεραμιδί

ΠροδιαγραφέςΚατά DIN VDE 0250

Περιοχή θερμοκρασίαςΑπό -60ºC έως +180ºC

Τάση λειτουργίαςUo/U 300/500 V

| πολύκλωνα καλώδια σιλικόνης

Προσεγγιστικά

Προσεγγιστικά

Αγωγοί x διατομή

σε mm²

Εξωτερική

διάμετρος

Ø mm

Βάρος

χαλκούkg/km

Βάρος

καλωδίου

kg/km

Αγωγοί x διατομή

σε mm²

Εξωτερική

διάμετρος

Ø mm

Βάρος

χαλκούkg/km

Βάρος

καλωδίου

kg/km

2×0.50

5.50

8.70

43.00

16×0.75

12.70

113.20

219.50

3×0.50

6.00

13.10

47.00

18×0.75

13.40

127.60

261.00

4×0.50

6.40

18.20

60.00

5×0.50

6.90

23.80

64.50

2×1.00

6.70

18.90

60.30

6×0.50

7.60

27.80

81.70

3×1.00

7.40

27.60

78.90

7×0.50

7.80

32.60

87.10

4×1.00

8.10

37.80

95.40

8×0.50

8.90

37.30

100.30

5×1.00

8.90

47.90

117.10

10×0.50

9.60

47.00

126.00

6×1.00

9.60

56.50

135.70

12×0.50

9.90

56.50

142.90

7×1.00

9.70

65.30

145.60

16×0.50

11.10

75.60

187.50

12×1.00

11.60

111.20

233.00

18×0.50

11.60

85.40

212.20

16×1.00

13.20

147.50

303.40

18×1.00

13.90

170.70

341.90

2×0.75

6.50

13.30

54.00

3×0.75

6.90

20.50

65.30

2×1.50

7.70

27.60

82.90

4×0.75

7.90

28.90

85.10

3×1.50

8.10

41.50

99.50

5×0.75

8.60

35.90

103.00

4×1.50

8.90

57.00

123.40

6×0.75

9.30

42.80

116.70

5×1.50

9.70

71.00

148.60

7×0.75

9.40

49.70

127.10

6×1.50

10.50

84.60

174.50

12×0.75

11.20

85.40

186.80

7×1.50

10.60

99.80

188.30

SiHF

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

Εφαρμογές

Χρησιμοποιούνται σε εγκαταστάσεις φωτεινών επιγραφών με λάμπες NEON και σε κυκλώματα ανάφλεξης

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγόςΠολύκλωνος από επικασσιτερωμένα χάλκινασύρματα διατομής 1 mm² (32×0.20 mm)

ΜόνωσηΑπό σιλικόνη / λάστιχο πάχους 2.5 mm κατά CEI 20 – 19 / CENELEC HD 22

Εξωτερική διατομήØ 6.30 mm (+2 mm)

Περιοχή θερμοκρασίαςαπό -60ºC έως +80ºC

Τάση λειτουργίαςUo/U 5/10kV

| καλώδια υψηλής τάσης 5/10 kV

K-SIAF

www.vopcables.com

Καλώδια υψηλών θερμοκρασιών

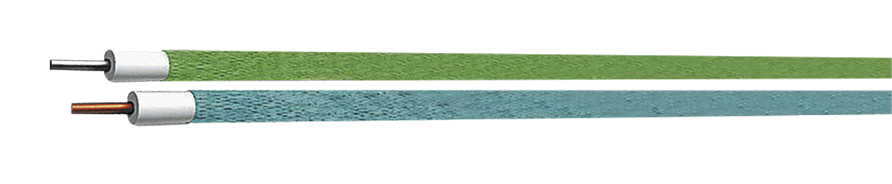

Εφαρμογές

Χρησιμοποιούνται σε οικιακές θερμαινόμενες ηλεκτρικές συσκευές και στην κατασκευή φωτιστικών όπου έχουμε υψη-λές θερμοκρασίες και απότομες μεταβολές. Είναι ελεύθερα αλογόνων και ανθεκτικά σε λάδι, πετρέλαιο, σε φυτικά και ζωικά λίπη.

SiD/GL

Δομή καλωδίου

Τεχνικές πληροφορίες

ΑγωγόςMονόκλωνος από επικασσιτερωμένο ή καθαρό χαλκό

Εξωτερικός μανδύαςAπό σιλικόνη

Χρώματα εξωτερικού μανδύαMαύρο, κόκκινο, καφέ, άσπρο, μπλε, κίτρινο, πρασινοκίτρινο, γκρι,
