Προσεγγιστικά
Προσεγγιστικά
Αγωγοί x διατομή
σε mm²
Εξωτερική
διάμετρος
Ø mm
Βάρος
χαλκούkg/km
Βάρος
καλωδίου
kg/km
Αγωγοί x διατομή
σε mm²
Εξωτερική
διάμετρος
Ø mm
Βάρος
χαλκούkg/km
Βάρος
καλωδίου
kg/km
2x2x0.14
5.10
6.20
27.30
2x2x0.25
5.60
9.80
39.00
3x2x0.14
5.90
8.50
33.00
3x2x0.25
5.80
14.90
48.00
4x2x0.14
6.40
11.30
41.10
4x2x0.25
6.50
20.10
60.00
5x2x0.14
7.00
14.00
46.20
6x2x0.25
7.90
31.00
83.00
6x2x0.14
7.50
17.10
53.00
8x2x0.25
8.80
42.00
101.00
7x2x0.14
7.90
19.40
57.60
10.x2x0.25
9.80
51.00
115.00
8x2x0.14
8.20
22.50
65.00
12x2x0.25
10.70
62.00
140.00
10x2x0.14
8.80
27.10
81.00
14x2x0.25
11.40
69.00
162.00
12x2x0.14
9.60
35.10
97.00
16x2x0.25
12.50
82.00
191.00
14x2x0.14
10.00
37.6
107.00
18x2x0.25
12.90
93.00
218.00
16x2x0.14
10.60
45.00
119.00
20x2x0.25
13.50
103.00
246.00
18x2x0.14
11.30
48.40
125.50
24x2x0.25
14.60
121.00
284.00
20x2x0.14
11.90
54.00
137.00
25x2x0.25
15.50
127.00
305.00
22x2x0.14
12.70
61.20
149.00
28x2x0.25
15.80
139.00
348.00
LiYY-TP

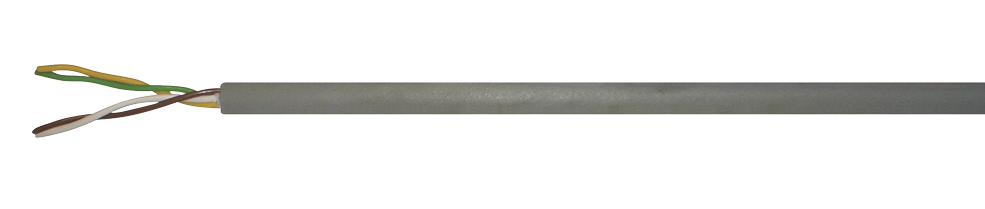

LiYY (TP) 2x2x0.25 mm²
Εφαρμογές
Τα καλώδια LiYY TP χρησιμοποιούνται στη μεταφορά δεδομένων για υπολογιστές και σε συστήματα μετρήσεων και ελέγχου. Είναι η ιδανική λύση όταν οι προδιαγραφές της κατασκευής απαιτούν όσο το δυνατό μικρότερη εξωτερική διάμετρο. Η ανά ζεύγη συστροφή των αγωγών εμποδίζει τη μεταπήδηση του μεταφερόμενου σήματος.
Δομή καλωδίου
Τεχνικές πληροφορίες
Αγωγοί Πολύκλωνοι από συστρεμμένα χάλκινα σύρματα σύμφωνα με DIN VDE 0295 cl.5 και IEC 60228 cl.5
Μόνωση αγωγώνΑπό ειδικό PVC YI2
ΚωδικοποίησηΧρωματιστοί αγωγοί κατά DIN 47100, χωρίς επανάληψη χρωμάτων Οι αγωγοί είναι συστρεμμένοι σε ζεύγη
Εξωτερικός μανδύαςΕιδικό PVC YM2, χρώματος γκρι (RAL 7032) Βραδύκαυστο κατά IEC 60332-1
Προδιαγραφές Καλώδιο μεταφοράς δεδομένων από ειδικό PVC σύμφωνα με DIN VDE 0812, 0814
Περιοχή θερμοκρασίαςΌταν κάμπτεται από -5ºC έως +70ºCΣε μόνιμη εγκατάσταση από -30ºC έως +80ºC
Τάση λειτουργίας 250 V
Αντίσταση μόνωσης 20 ΜΩ/km
Χωρητικότητα0.14mm2 90 pF/m0.25mm² 150 pF/m
Σύνθετη αντίσταση (Impedance) 78 Ω
Αυτεπαγωγή (Inductance) 0.65 mH/km
Ελάχιστη ακτίνα κάμψης 10 x Ø καλωδίου
| εύκαμπτα καλώδια σημάτων με χρωματιστούς αγωγούς| σε συστρεμμένα ζεύγη
